| Nome da marca: | HUAXING |
| Model Number: | RX7S/10S |
| MOQ: | 1000 |
| Condições de pagamento: | T/T |

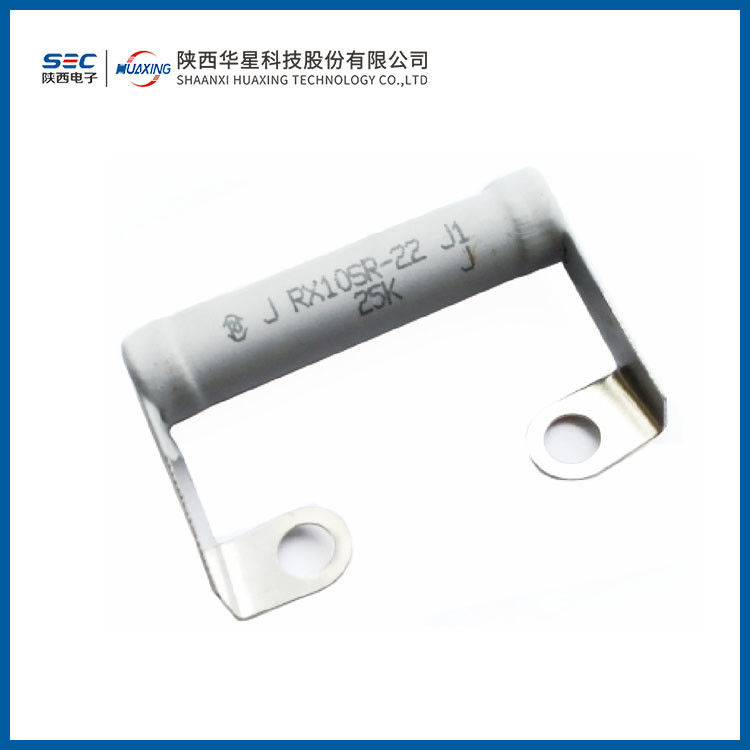

RX7S/10S Resistentes de enrolamento por arame lacado
Introdução ao produto:
| especificações e modelos | Potência nominal ((W) | faixa de resistência(Ω) | Tamanho(mm) | |||
| L | A | H | C | |||
| RX7SR-10W | 10 | 0.15 ¢ 10 | 40 | 22.2 | 21 | 15 |
| RX10SR-7W | 7 | 0.15 ¢ 33 | 47 | 31.8 | 21 | 15 |
| RX10SRH-10W | 10 | 0.15 ¢ 40 | 50 | 31.8 | 21 | 12 |
Elementos-chave de ensaio:
| Elementos de ensaio: | Condições de ensaio: | Requisitos de desempenho: | Normas de ensaio: |
| Variação da resistência com a temperatura | Temperatura da categoria inferior: (-40±3) °C Temperatura da categoria superior: (+125±2) °C |
± 500 PPm/°C | GB/T 5729-2003 Secção 4.8 |
| Sobrecarga | 10 vezes a carga de potência nominal durante 5 segundos | ΔR ≤ ± 5%R + 0,05Ω | GB/T 5732-1985 Secção 2.3.4 |
| Aumento da temperatura | Temperatura ambiente: (15-30) °C, potência nominal | ≤ 200°C | GB/T 5729-2003 Secção 4.14 |
| Resistência ao chumbo | Força de tração: 1W-6W; 10N, 8W-12W; 20N, 10 segundos | ΔR ≤ ±(2%R + 0,05Ω) | GB/T 2423.29-1999 |
| Alterações rápidas de temperatura | Intervalo de temperatura: (-40 a +125) °C, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) | GB/T 2423.22-2002 |
| Durabilidade à temperatura ambiente | Temperatura ambiente: (15-30) °C, potência nominal, 1,5 horas ligada; 0,5 horas desligada, 1000 horas | ΔR ≤ ± 5%R + 0,1Ω | GB/T 5729-2003 Secção 4.25 |
Curva de dissipação de potência:
Exemplo de ordem:
Número do modeloBer:RX7S/10S
Potência nominal:10W
Resistência nominal:10Ω
Resistência Tolerância: ± 5%
Quantidade:1000 peças
|
|
